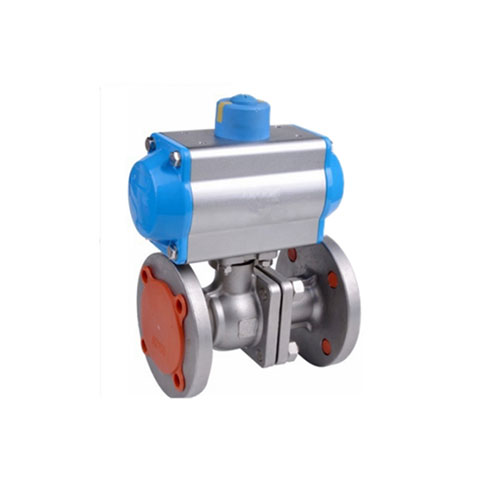

产品优点
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小间杆磨擦力矩，可使杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阅杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球间的使用寿命长。
6、下装式间杆和间杆头部凸阶防止阀杆喷出，如火灾造成阿杆密封破坏，凸阶与体间还可形成金属接触，确保网杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
技术规范
设计依据 | GB标准 | |
设计标准 | GB/12237 | |
结构长度 | 法兰连接 | GB/12221 |
连接法兰尺寸 | GB/9113、JBT79 | |
试验和检验 | GBT13927、JBT9092 | |
※注：球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
主要零件材质表
序号No. | 零件名称 | 材质 | ||
碳钢（WCB） | 不锈钢（304） | 不锈钢（316） | ||
1 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 螺母 | 35# | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
3 | 垫片 | PTFE、石墨金属复合垫 | ||
4 | 螺栓 | 35# | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 阀座 | PTFE、对位聚苯PPL（P）、硬质合金（H、Y） | ||
6 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 填料 | PTFE、柔性石墨 | ||
9 | 衬套 | PTFE复合承轴 | ||
10 | 压盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
11 | 连接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
12 | 连接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
14 | 气动执行器 | GT系列、AT系列、AW系列 | ||
15 | 位置指示器 | 塑料 | ||
注：球阀主要零部件及密封圈的材质可根据实际工况或用户特殊要求设计选用。
主要外形及连接法兰尺寸
公称通径 DN | 外形尺寸 | 连接尺寸 | 执行器型号 | ||||||||
L | L1 | L2 | ~H | D | D1 | D2 | C | f | N-Φd | ||
15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | AT050D/AT063S |
20 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | AT050D/AT063S |
25 | 150 | 159/211 | 83/95 | 214/256 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | AT050D/AT075S |
32 | 165 | 159/248 | 83/107 | 257/277 | 140 | 100 | 76 | 18 | 2 | 4-Φ18 | AT063D/AT075S |
40 | 180 | 211/248 | 95/107 | 274/292 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | AT075D/AT088S |
50 | 200 | 248/269 | 107/123 | 290/300 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | AT075D/AT100S |
65 | 220 | 248/315 | 107/141 | 310/335 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | AT088D/AT115S |
80 | 250 | 269/345 | 123/152 | 346/368 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | AT100D/AT125S |
100 | 280 | 345/409 | 152/172 | 378/410 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | AT125D/AT145S |
125 | 320 | 409/550 | 172/215 | 425/450 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | AT145D/AT190S |
150 | 360 | 550/600 | 215/240 | 468/531 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | AT190D/AT210S |
200 | 400 | 600/663 | 240/262 | 583/618 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 | AT240D/AT240S |
