电动隔膜调节阀产品概述

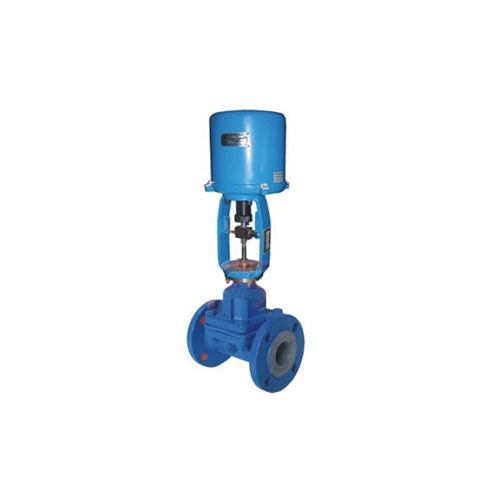

ZDLT型电动隔膜调节阀采用隔膜与阀体间“山”形凸出面进行密封，无填料函，节流元件为弹性隔膜，阀体流道平滑，阀体衬里和隔膜均可采用耐腐蚀材料制造，调节阀配用接收ON-OFF或4-20mADC或1~5V直流信号进行比例动作的小型、坚固、高精度的执行机构，更适用于要求耐腐蚀、剧毒场合。

标准技术参数

材料：ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

阀内组件

阀芯：隔膜软密封（NBR、EPDM、PTFE）

执行机构型式：电动执行机构（381LSA/XA-08，381LSA/XA-20， 381LSB/XB-30，381LSB-XB-50，381LSC-65，381LSC-99，381LSC-160，381LSC-260

阀作用：正作用，反作用

控制动作：比例控制或ON-OFF控制

输入信号：4~20mADC或1~5VDC须选择输入信号“断”时调节阀的位置（保位、全开、全关）

电源：AC220V，50Hz

输出信号：4~20mADC（负载电阻500Ω以下）

功耗：A型/50VA，B型/150VA，C型/220VA

保护等级：IP55

出线连接：普通S型G1/2，防爆X型G3/4

环境温度：无空间加热器-10℃~+60 ℃，有空间加热器-35℃~+60℃，防爆型-10℃~+40℃，防爆型-10℃~+40℃

环境温度：普通S型95%以下，防爆X型45-85%

隔爆等级：ExdIIBT4

过载保护：A、B型任性，C型必配

手动装置：带手柄

附件（根据要求配置）

空间加热器，过载保护

性能

可调范围：30：1

阀座泄漏率（对于额定Kv值%）

金属密封：小于0.00001%（ANSIB16.104-1976VI级）

基本误差：±1%

回差：≤1%

死区：≤1%

接线端子图：参阅所配执行机构使用说明书
